Pagal užsakymą pagaminta 96 000 mAh kuprinė jėgainė įkrauna viską, ką nešiojate

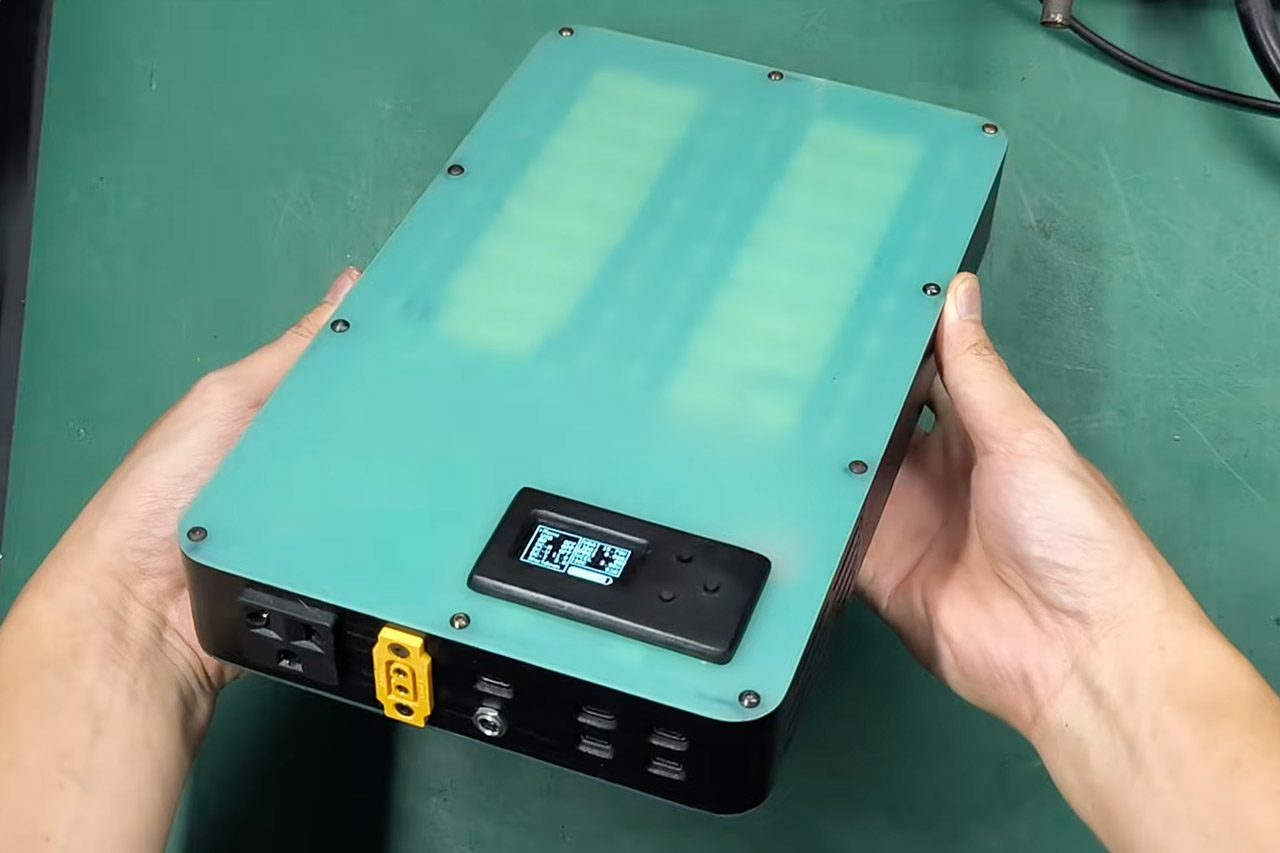

Skaitmeniniai klajokliai dažnai turi valdyti daugybę įrenginių, įskaitant nešiojamuosius kompiuterius, telefonus, planšetinius kompiuterius, maršrutizatorius ir kartais dronus ar nedidelius robotų įrenginius. Problema ta, kad įprasti maitinimo blokai tiesiog neišjungia jo, kai turite daug įtaisų, kuriems vienu metu reikia didelės galios, arba kai esate vidury niekur ir jums reikia kažko patikimo ir universalaus, kad viskas veiktų. Luq1308 sukūrė Omnibus 4 × 8, kad išspręstų šią problemą. Šis mažytis vaikinas supakuoja 345 vatvalandes elektros į pakuotę, mažesnę nei A4 formato popieriaus lapas, todėl gali tilpti į kuprinę neužimant per daug vietos.

Šio įrenginio širdis sudaryta iš 32 visiškai naujų 18650 ličio jonų elementų, išdėstytų 4S8P išdėstymu. Kiekvienoje iš šių baterijų yra 3000 mAh, todėl padauginus ją iš įprastos 3,6 volto, iš viso gaunama maždaug 96 000 mAh arba 345 Wh. 4S 30 amperų akumuliatoriaus valdymo sistema palaiko elementų pusiausvyrą, apsaugo nuo perkrovimo ir gilaus išsikrovimo, taip pat apima keletą papildomų saugiklių tolesniam saugumui užtikrinti. Mažas įrenginio budėjimo režimo poreikis, mažesnis nei 400 mikroamperų, ​​reiškia, kad jis gurkšnoja energiją, kol jis tiesiog sėdi, o tai yra gerai, kai vykstate į ilgą kelionę ir bandote taupyti energiją.

Išėjimai yra gana pritaikomi, su keturiomis USB-C jungtimis, kurių kiekviena stumia po 36 vatus, kurių pakanka, kad vienu metu įkrautumėte telefoną ar planšetinį kompiuterį. Taip pat yra dvikryptis 100 vatų USB-C prievadas, kuriuo galima greičiau įkrauti nešiojamuosius kompiuterius arba priimti maitinimą iš suderinamo šaltinio. Nuolatinės srovės lizdas išveda nuo 2,7 iki 20 voltų, todėl jis idealiai tinka pritaikytiems projektams ar įrangai, kuriai nenaudojamos standartinės jungtys, nei pastovios įtampos, nei srovės. Kad būtų geriau, yra didelės galios XT60 jungtis, galinti atlaikyti daugiau nei 400 W apkrovas. Pakuotėje taip pat yra 150 vatų kintamosios srovės lizdas, kuris, naudojant modifikuotą keitiklio modulį, leidžia valdyti mažus prietaisus, kai neturite sieninio jungties.

ESP32-C3 mikrovaldiklis palaiko viską kartu; jis nuskaito esamus lygius iš INA219 jutiklio, valdo išėjimus ir maitina 1,3 colio OLED ekraną su trimis naršymo mygtukais. Ekrane rodomi realaus laiko būsenos, įtampos, srovės ir temperatūros duomenys, o vartotojai gali perjungti režimus arba stebėti telemetriją naudodami paprastus meniu. Keturi DS18B20 jutikliai stebi temperatūrą prie akumuliatoriaus, aušintuvų ir keitiklio, prireikus įjungia dvigubus 40 mm ventiliatorius, kad būtų galima aktyviai vėsinti. Kad būtų gerai, pagal užsakymą pagaminti aliuminio radiatoriai su šiluminėmis trinkelėmis neleidžia maitinimo moduliams perkaisti, kai jie per stipriai spaudžiami.

Korpusą sudaro rankomis pjaustytos G10 stiklo pluošto plokštės, užtikrinančios patvarumą, ir 3D spausdintos ABS pusės matinės juodos spalvos. Žalvariniai tarpikliai ir metalinio tinklelio ventiliacijos angos pagerina grubų vaizdą, tuo pačiu užtikrinant oro srautą ir apsaugo nuo šiukšlių. Akumuliatoriaus moduliai tiesiog yra viduje, sujungti kartu su 14 dydžio silikonu, kad būtų minimalus pasipriešinimas. Energijos paskirstymas naudoja perfboard magistralę su saugikliais, o moduliai, tokie kaip IP2368, skirtas dvikrypčiai USB-C, keturi XPM52C įprastiniam USB-C ir SC8812A, skirti DC, visi randa namus ant tų radiatorių.

Inverteriui reikėjo šiek tiek įsilaužti, kad jis saugiai veiktų visame 4S įtampos diapazone iki 16,8 voltų, todėl Luq1308 pervyniojo transformatoriaus pirminę dalį, pakeitė įtampos daliklį ir visa tai prijungė prie ESP32 valdymo, kad galėtumėte jį suaktyvinti pagal poreikį. Ši konstrukcija išsiskiria pritaikomumu; dvikrypčiai prievadai gali priimti saulės energijos įvestį MPPT režimu, todėl galima itin efektyviai veikti už tinklo ribų. XT60 prievadas leidžia prijungti sunkiasvores jungtis. O ir atvirojo kodo failai „GitHub“ leidžia visiems kitiems lengvai nukopijuoti ar modifikuoti koncepciją.
